風悦III系列



風悅III系列

超大風量 安全無慮

風悅III 使用最新PMSM技術 (permanent magnet synchronous motor) 永磁同步馬達,採用電磁感應原理,雙軸承傳動,馬達全密封,真正做到馬達免維護保養;其最大直徑可達7.3米,覆蓋面積約400坪,可在更高效率下促使空間氣流流動迴圈,達到人員降溫的目的,改善環境舒適度。然而,獨創的安全設計與多重保護措施,整台風扇經UL507/CSA認證,確保風扇符合嚴格的安全要求,用戶更可以放心使用。科萊斯科技 工業吊扇風悅III UL認證/SGS認證/CE認證

  • 滿載風量      14800m³/min

  • 最大轉速      75RPM

  • 最大直徑      7.3M

  • 電機功率      1.5kW

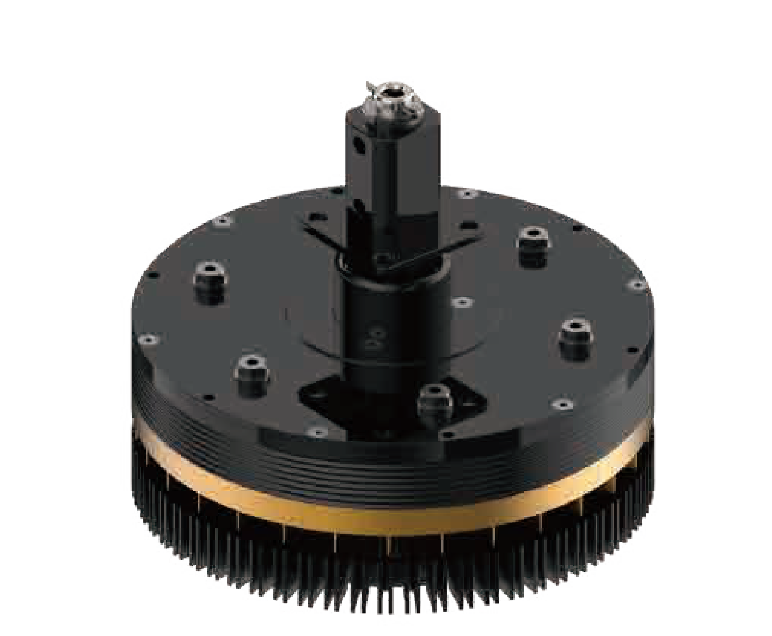

風悅III工業吊扇的獨特外轉子大扭矩設計
01ADVANTAGE
動力更強

風悅III採用最新PMSM技術(Permanent Magnet Synchr onousMotor)、獨特外轉子大扭矩設計 , 較傳統的異步電機 , 消除了齒輪減速箱的摩擦能耗 , 最大扭矩達到 300N·m, 同時最大的優勢是可以輸出更加穩定的風量 , 使得風悅III滿載風量達到了 14800m³/min, 超越市面常見產品風量 30% 以上。。

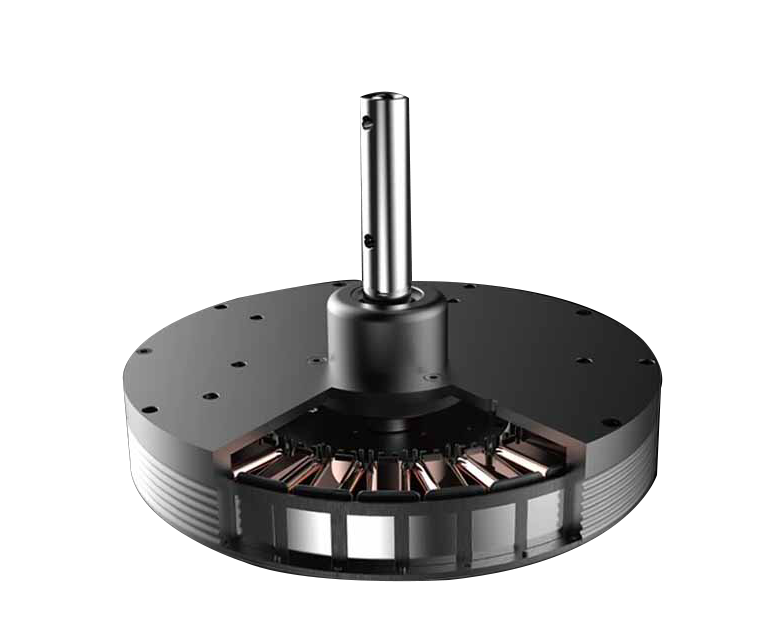

採用PMSM電機,採用電磁感應原理,雙軸承傳動,完全密封
02ADVANTAGE
電機免維護

傳統齒輪傳動技術的產品 , 需要定期更換減速箱潤滑油 ( 需要定期登高拆卸作業 ); 風悅 III 系列採用PMSM 電機 , 採用電磁感應原理 , 雙軸承傳動 , 完全密封 , 真正做到電機免維護保養。


工業吊扇 風悅III高效能
03ADVANTAGE
更高效

永磁電機參數,特別是功率因數,不受電機極數的影響,因此便於設計成多極電機(如可以100極以上),這樣對於傳統需要通過減速箱來驅動負載電機,可以做出直接用永磁同步電機驅動的直驅系統,從而省去了減速箱,大大提高了傳動效率。


直升機節能工業吊扇 更靜音
04ADVANTAGE
更靜音

噪音等級更低,傳統電機減速一體機噪音來自電機 殼體的勵磁噪音和減速機齒輪的摩擦,通常噪音標準達 50dB以上。風悅III系列PMSM電機的應用一舉解決了這些問題,讓風悅III系列的噪音指標 首次降低到38.7dB


風悅III工業吊扇主機 更精巧
05ADVANTAGE
更精巧

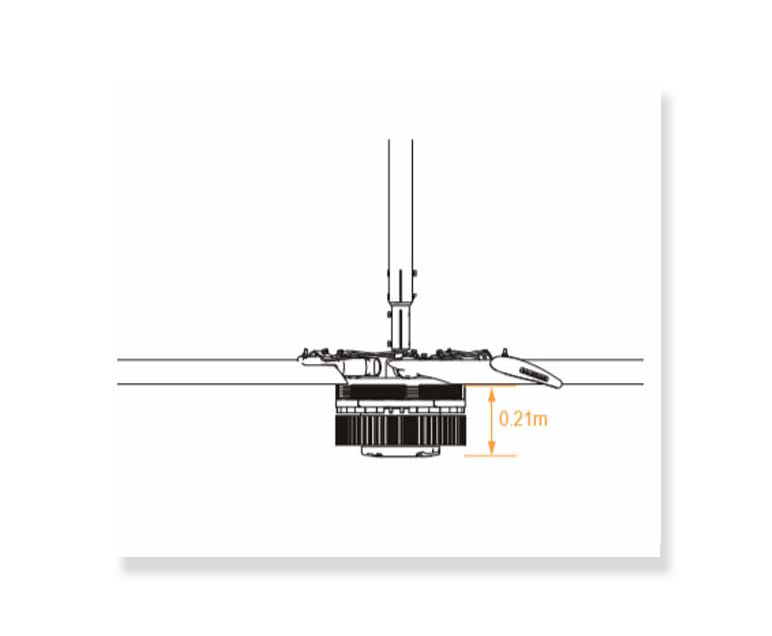

風悅III系列整體體積更精巧,風悅III系列主機高度僅0.21m,安裝空間僅需0.8M以上。

HVLS的優勢

節能省電 氣流循環
立體自然微風 超大覆蓋面積

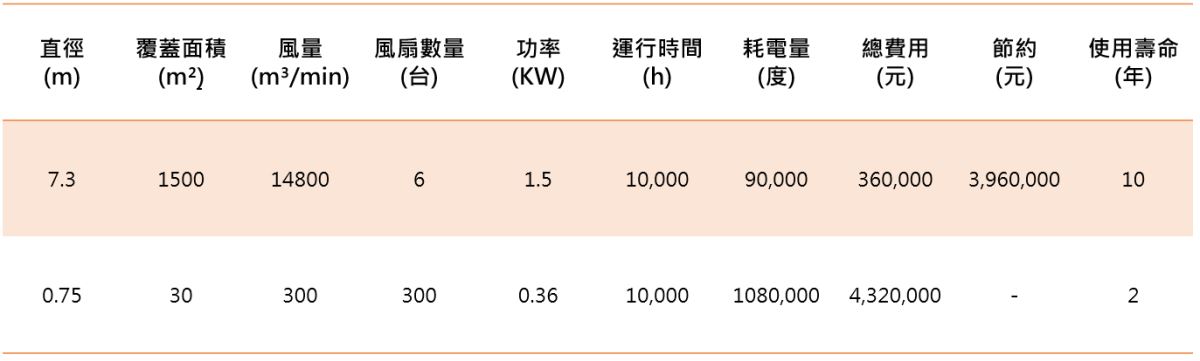

與小風扇對比節能效果

一台直徑7.3m的風悅III覆蓋的面積約等於50個0.75m小風扇的覆蓋面積例如在一個9000平方米的廠房裡,希望達到全面覆蓋效果,小型風扇約需要300台,而風悅III工業節能風扇僅需6台。按使 用4年,每年8個月,每天10小時計算,約合計運行10000小時,風悅III耗電90000kW·h,小型風扇 1080000kW·h,節能990000 kW·h,節能92%!


直徑(m)
覆蓋面積 (m²)
風量(m³/min)
風扇數量(台)
功率(KW)
運行時間(h)
耗電量(度)
總費用(元)
節約(元)
使用壽命(年)
7.3
1500
14800
6
1.5
10000
90000
360,000
3,960,000
10
0.75
30
300
300
0.36
10000
1080000
4,320,000

2
  • 直徑(m)7.3
  • 覆蓋面積(m²)1500
  • 風量(m³/min)14800
  • 風扇數量(台)6
  • 功率(KW)1.5
  • 運行時間(h)10000
  • 耗電量(度)90000
  • 總費用(元)360,000
  • 節約(元)3,960,000
  • 使用壽命(年)10
  • 直徑(m)0.75
  • 覆蓋面積(m²)30
  • 風量(m³/min)300
  • 風扇數量(台)300
  • 功率(KW)0.36
  • 運行時間(h)10000
  • 耗電量(度)1080000
  • 總費用(元)4,320,000
  • 節約(元)3,960,000
  • 使用壽命(年)2

與空調配合使用,更可節約50%以上!

春秋兩季,溫度通常在20-34℃之間,對於有空調的場所來說,開與不開空調,在這樣的天氣下將非常尷尬,使用節能風扇後,無需開啟空調,立即給您帶來舒適的自然通風降溫感受,節能效果非常顯著。當開啟空調機組製冷時,空調機組的能耗是非常巨大的,如果配合有節能風扇,結果就完全不同了---工業節能風扇和空調配合,可以將室內的空氣充分混合均勻,可以減少空調機組開機時間或者關閉部分空調機組,將大幅節電。

立體自然微風

當您開啟風悅III時,形成酷似大自然的微風系統,您將會感受到來自四面八方的立體送風,從而覆蓋整個身體部分,使汗液蒸發麵達到最大。而傳統高速風扇高轉速直吹人體非常不適,不僅風速過高,而且迫使身體 局部體溫驟降,這樣會帶來很多健康問題,例如風扇病。風悅III結合各種場合的應用情況,風速範圍從1m/s-5m/s可任意調節,以滿足各個場合的使用需求,您只需輕輕旋動旋鈕,即可獲得您想要的最佳風速。

超大覆蓋面積

我們的客戶在感受到工業節能風扇的巨大覆蓋面積後,都不約而同的讚嘆:“這台風扇轉速這麼低,功率這麼小,為什麼可以覆蓋這麼大的面積?” 工業節能風扇之所以能覆蓋如此大的面積,取決於風悅III系列翼型扇葉Kale Airfoil Blades™設計,可以將阻力減至最小,將電能最高效率的轉化為空氣的動能。另外,風扇的氣流結構和普通的小風扇也不同,小風扇只能覆蓋風扇直徑的範圍,而工業節能風扇先將氣流豎直推向地面,然後在地面上形成1-3米高的氣流層,從而形成了不僅局限於工業節能風扇下方的超大覆蓋面積。

參數
規格
4.9m
5.5m
6.1m
7.3m
產品型號
HVLS-D6AAA49
HVLS-D6AAA55
HVLS-D6AAA61
HVLS-D6AAA73
滿載風量
11500m³/min
12200m³/min
12900m³/min
14800m³/min
轉速範圍
10-75RPM
10-65RPM
10-60RPM
10-56RPM
主體重量
115kg
120kg
129kg
135kg
輸入功率
0.8kW
0.9kW
1.1kW
1.5kW
滿載電流
3.6A
4.1A
5.0A
6.8A
  • 規格 : 4.9m
  • 產品型號HVLS-D6AAA49
  • 滿載風量11500m³/min
  • 轉速範圍10-75RPM
  • 主體重量115kg
  • 输入功率0.8kW
  • 滿載電流3.6A
  • 規格 : 5.5m
  • 產品型號HVLS-D6AAA55
  • 滿載風量12200m³/min
  • 轉速範圍10-65RPM
  • 主體重量120kg
  • 输入功率0.9kW
  • 滿載電流4.1A
  • 規格 : 6.1m
  • 產品型號HVLS-D6AAA61
  • 滿載風量12900m³/min
  • 轉速範圍10-60RPM
  • 主體重量129kg
  • 输入功率1.1kW
  • 滿載電流5.0A
  • 規格 : 7.3m
  • 產品型號HVLS-D6AAA73
  • 满載風量14800m³/min
  • 轉速範圍10-56RPM
  • 主體重量135kg
  • 输入功率1.5kW
  • 滿載電流6.8A
說明
  • 重量計算主體重量不包含控制箱,延長桿,頂部連接部件等。
  • 產品直徑以上所列為產品標準直徑,其他規格需訂製。
  • 輸入電源單相220V±10%。
  • 驅動電機PMSM(永磁同步馬達)。

安裝條件

我們可針對不同建築結構提供最合適安裝方案, 我們深知安裝極為重要 , 因此在作業過程中 , 有嚴格的操作規範和安裝標準 , 我們的專業技術和高要求會消除您所有的疑慮。

科萊斯科技工業大吊扇安裝條件

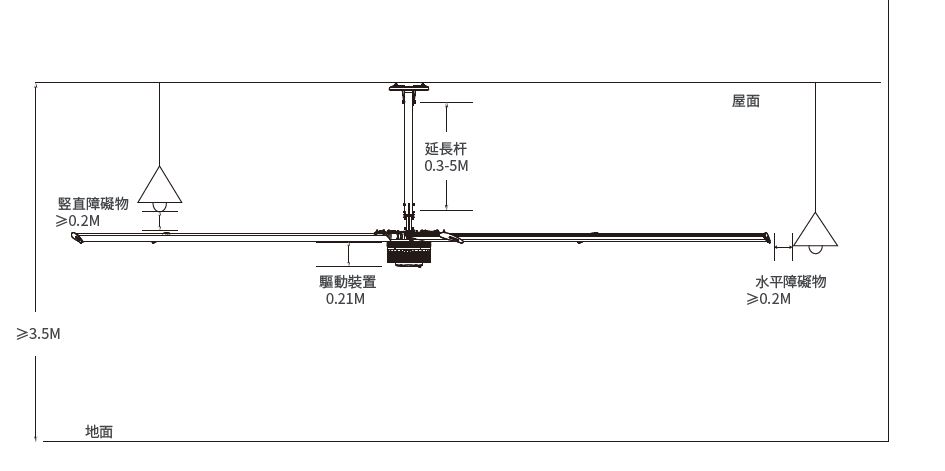

安裝距離要求
  • A. 安裝方案 , 量身訂製。
  • B. 升降車安裝 , 配備精良
  • C. 水平、高度、平衡調試、經驗豐富。
  • D. 平衡測試, 運行平穩。
  • E. 緊固件均有扭矩標準, 實現最佳緊固。
  • F. 安裝流程, 簡明科學。
  • G. 建築結搆 : H型鋼、工字鋼、鋼混方樑、球柱形等結構。
  • H. 建築總高度要求大於3.5m。
  • I. 扇葉距離障礙物安全距離最小 0.2m。
  • J. 輸入電源 : 單相 220v±10%。
